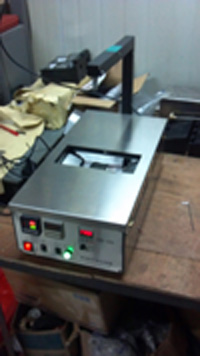

噴流式錫爐（無鉛用）QY-100系列
"更有效率的噴流式錫爐"
Digital電路.電源適用220V.
-
適用無鉛返修。(For dipped 元件更換)
-
數位式溫度控制電路。
-
oC/F 顯示切換。
-
安全且容易的更換噴嘴。(舊的噴嘴仍可使用)
-
Solder-flow
stand-by mode 有效的縮短錫湧上來的時間。
-
錫槽&加熱器材質為不銹鋼SUS316。(抗腐蝕)
-
大的護板以方便大噴嘴使用，簡單且容易機器維護&清潔。
-

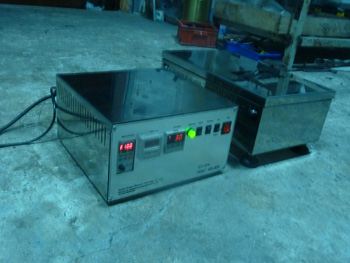

另有控制器與錫槽採一体式的機型。
特性：
-
數字溫度設定，顯示即時溫度。
-
精確的溫度控制來自於CPU digital
circuit。(±1oC)
-
錫波可以TIMER設定噴流時間，PC板及零件不易受損。
-
湧錫待命功能縮短湧錫行程及時間提高效率。
-
One-Touch 噴嘴鎖定控制桿確保安全容易更換噴嘴
-
日本松下馬達控制錫波高度，稳定可靠耐用。
-
雷射定位燈方便找到位於PCB下方噴嘴的位置。（选配）
-
採用噴流式，錫直接作用於焊點，主要適用於多引腳通孔器件的拆、焊。例如：DIP（雙列直插）、IC、PBGA、接插件、連接器插座等。
-
可根據需要，設定湧錫的高度及流量。
-
配備安全迴路，錫溫未達到設定溫度，馬達無法轉動。
-
作業桌面為開放式，並附防靜電耐熱墊，作業空間大，適用大型基板。
-
備多種噴嘴可供選擇，並接受特殊規格噴嘴訂做。
-
加熱器加熱迅速，最適用多層基板。
技術規格：
|
型號
|
QY-100
|
QY-100B
|
QY-200
|
|
電源
|
AC 110~230
50/60Hz
|
|
額定功率
|
2KW
|
|
溫度設定範圍
|
200~350℃
|
200~350℃
|
200~450℃
|
|
溫度控制型式
|
CPU數位控制（可 ℃/ ℉ 切換）
|
|
加熱器體積
|
刀鞘形狀加熱器
|
|
錫槽材質
|
不繡鋼SUS316
|
不繡鋼SUS316
|
鈦合金
|
|
待機功能
|
待機開關切換
|
|
指示燈
|
加熱指示燈、準備好指示燈、flow time指示器
|
|
最大機板尺寸
|
600x600mm
|
200x400mm
|
|
機器尺寸
|
280Wx558Dx180H
mm
|
280Wx400Dx156H mm
|
|
控制器尺寸
|
一体式
|
280Wx150Dx140H mm
|
|
重量
|
18kg
|
15kg / 5kg
|
|
錫槽容量
|
20kg
|
|
配件
|
小湯匙、皮帶、腳踏開關
|
噴嘴尺寸（標準品）：
可以跟TOP-375锡炉喷口通用。
|
料號
|
外部尺寸（mm）
|
內部尺寸（mm）
|
料號
|
外部尺寸（mm）
|
內部尺寸（mm）
|
|
PL-16
|
13x25
|
11x23
|
|
12X52
|
10X50
|
|
PL-20
|
13x30
|
11x28
|
OL-1080
|
12X82
|
10X80
|
|
PL-28
|
21x40
|
19x38
|
PL-10100
|
12X102
|
10X100
|
|
PL-34
|
8x47
|
6x45
|
PL-10130
|
12X132
|
10X130
|
|
PL-40
|
8x54
|
6x52
|
PL-13100
|
15X102
|
13X100
|
|
PL-42
|
21x60
|
19x58
|
PL-13120
|
15X122
|
13X120
|
|
PL-50
|
8x67
|
6x65
|
PL-2525
|
27X27
|
25X25
|
|
PL-60
|
60x60
|
58x58
|
PL-3030
|
32X32
|
30X30
|
|
PL-64
|
25x65
|
23x63
|
PL-3535
|
37X37
|
35X35
|
|
PL-100
|
20x100
|
18x98
|
PL-4040
|
42X42
|
40X40
|
|
PL-1040
|
12x42
|
10x40
|
|
|
|
|
